在半导体封装技术迅猛升级的时代背景下，从2.5D/3D堆叠到高频传输的变革中，材料创新已成
为推动行业前进的核心引擎。苯并环丁烯（BCB）家族材料以其超低电介质特性、强劲的耐热能
力和灵活加工性，日益成为化解封装挑战的利器。其中，4-氯甲基苯并环丁烯作为一种高效的功
能化构件，其化学活力与改造灵活度，为BCB聚合物、DVS-BCB复合以及光敏型BCB胶的优化升级
注入了强大动力。

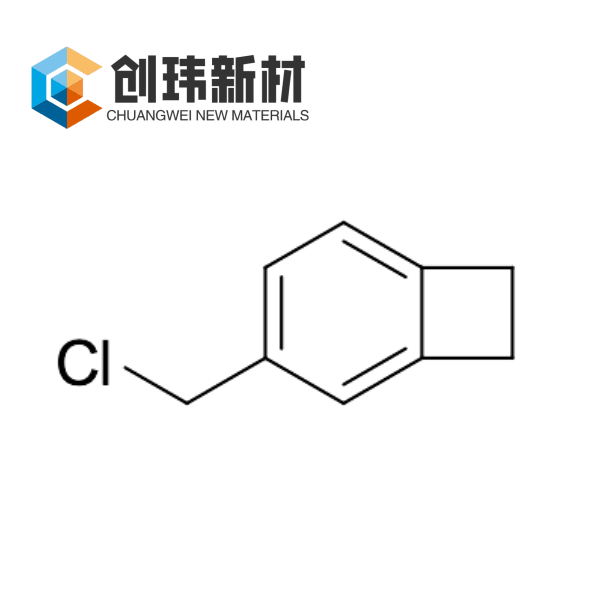

这种化合物（CAS: 65886-91-1，化学式C₉H₉Cl，重152.62）属于苯并环丁烯的氯化变体，结构上巧妙结合了苯环的稳固性、四元环的热交联潜能，以及氯甲基（-CH₂Cl）的活跃取代位点，使其充当从原料到高端产物的转化枢纽。
性能亮点剖析（完美契合封装高标准）
活力十足的反应与改造潜力：氯甲基部分极易参与取代或耦合过程，能无缝植入硅氧、氨或羟基等模块，从而针对BCB材料的电性、强度及适应性进行精细调整；它还能与4-乙烯基或4-溴苯并环丁烯无缝融合，实现参数的动态平衡。
电热表现抢眼：纯度常超98%，聚合体电介质常数（Dk）控制在2.2–2.5（1 GHz），损耗（Df）低0.003，耐热极限逾400℃，膨胀系数（CTE）在20–28 ppm/℃区间，与硅铜等基底热同步性高，轻松应对焊接温。
加工便利性高：溶于标准溶剂如甲苯或环己酮，便于涂布、印刷或粘合操作；固化阶段零挥发废物，附着力达18 MPa以上，确保封装组件的持久稳定。
战略定位：连接基础与前沿
它本质上是BCB演进的“化学中介”：相对于4-溴变体，氯甲基路径更高效、杂质少，帮助压缩树脂精炼开支。搭配4-乙烯基使用，能提速固化过程（减少约30%时间）、强化网络密度（增长约25%）。通过硅化处理，一步生成DVS-BCB（二乙烯基硅氧烷-双苯并环丁烯），电介质降至2.1–2.3，防潮能力跃升约40%，针对尖端高频环境量身定制。
实际部署焦点
用于BCB聚合物的组装：作为混合单元，服务于2.5D/3D的线路重构绝缘，已获全球封测巨头认可，替代海外Cyclotene线。DVS-BCB的构建：支持光模块粘接与HBM内存封装，光衰减小于0.2 dB/cm，助800G/1.6T光传输。保护与连接层：改造后适用于芯片钝化及低温密封（氦泄漏率优于3.0×10⁻⁴ Pa·cm³/s），满MEMS与射频模块的严苛可靠性。
BCB光敏胶的生产路径：本土工艺的全面贯通
这种胶材是封装中精细图案化的关键介质，其制作流程直接左右精度与产出效率。本土团队凭借单体创新，已掌控从源头到终品的完整链条。
基础成分框架
核心聚合基质：依托4-氯甲基与4-乙烯基苯并环丁烯的混合改性BCB聚合物（纯度超99%，金属残留低于10 ppb）。
感光模块：蒽醌型敏化剂加交联组件，提升365–436 nm波段响应，开发对比度超过3.0。
辅助系统：纯甲苯/环己酮溶混调节黏稠度（20–50 mPa·s），融入防反射剂（LER不超过3nm）及粘合增强剂。
标准制作序列
1. 基质优化：以氯甲基:乙烯基约3:7比例融合，借助RAFT调节，在80℃惰性氛围中反应几小时，产出光敏且耐冲击的聚合基。
2. 胶液调配：惰性条件下，按基质60–70%、溶剂20–30%、敏化剂1–3%、辅助5–9%配比，室温搅拌一天至溶解均匀。
3. 精细筛滤：分级用0.2、0.1、0.05 μm膜除杂，缺陷率压至0.01/cm²以下。
4. 参数精细化：视场景微调氯甲基用量（高频侧重电性提升，堆叠侧重表面平整），通过模拟测试确认线宽一致性（CDU在±1.5 nm范围）。
本土创新点
环化氯化双步法完善，4-氯甲基纯度达98.5%+，费用缩减约30%。敏化与基质匹配度升级，胶液低温保存期延至半年。规模化生产落地，供货时效减至一周内，终结美国陶氏的独占局面。
部署价值与竞争对比
随着封装向密集、高速、耐用转型，BCB胶已成为诸多关键环节的优选方案。
场景匹配度晶圆级封装（WLCSP）：线路重构绝缘，低损耗缓和5G射频干扰，已在本土芯片厂批量投
用。2.5D/3D与HBM：孔道绝缘及层间连接，低膨胀+强附着防变形，晶圆价值潜力大。光电融合：DVS-BCB导波层，支撑高速光组件。极端应用：抗辐照、防潮，用于太空与国防电子。
对标传统PSPI的优势
本土替代的机遇与前景
BCB领域以往由美国陶氏把控，供应链易断裂，伴随海外供应限制，本土崛起正当其时。中国厂商已贯通单体合成、氯甲基提纯及胶配方全流程：指标直追全球，防潮等局部领先。价格降两到三成，时效加速，支持从小批量到大规模。个性化强，按需调整混合比、提升分辨或敏感度。 伴随AI、HBM、下一代通信的井喷，2026年全球用量预增显著，缺口凸显，本土BCB胶正抓住替换黄金期。 若您对4-氯甲基苯并环丁烯、BCB聚合或胶材感兴趣，寻求样品、规格或定制路径，随时交流，一起驱动半导体材料的自立与生态优化。
